工作原理

電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉?？諜C運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

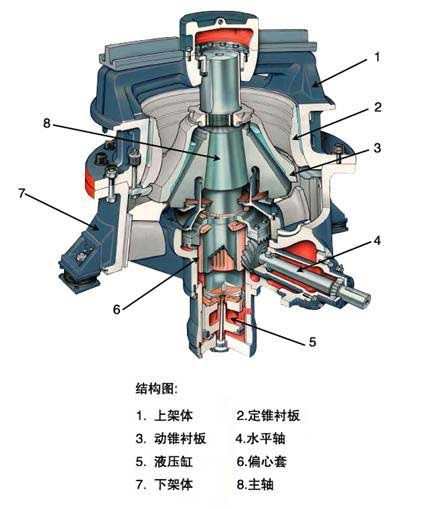

產品結構圖

性能特點

1、高效率

該液壓圓錐破碎機主軸上下兩端均有支撐，能承受更大的破碎力和更大的沖程，加上與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率。

2、生產能力大

該液壓圓錐破碎機將破碎沖程、破碎速度以及破碎腔形狀的完美組合設計，使該機在動錐大端直徑相同的情況下，比老式彈簧圓錐破的產量高 35%~60%。

3、高質量的石子

該液壓圓錐破碎機采用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。

4、多種腔形的中細破碎

僅僅更換定錐既可實現。

5、雙保險控制的液壓與潤滑系統

可確保該機的過載保護與良好的軸承潤滑。

6、易于維修

圓錐破碎機結構簡單而緊湊，性能穩定，不易故障。維修方便快捷。

產品參數
